變壓器線架的產品設計
一般根據客戶（變壓器制造商）的要求設想方案變壓器線架的詳細結構，變壓器線架大部分是為客戶設想方案的，變壓器線架制造商根據設想方案的骨架直接打開模具。但也有少數情況是客人提供樣品或簡單設想方案圖紙，變壓器線架制造商合作完成初步設想方案工作。設想方案變壓器線架應注意以下細節，以減少生產中經常出現的一些缺陷。
在變壓器線架設想方案的早期階段，設想方案師應該清楚地了解變壓器線架在客人中的應用。包括成品變壓器產品的要求，如尺寸、變壓器生產工藝和生產條件，如焊接氣溫、焊接間、焙燒氣溫、繞組方式等。磁芯的類型和大小與框架相匹配?？傊?，在客人端使用變壓器線架，一定要弄清楚，以便更好地過程中下一步的設想方案工作。
變壓器線架結構設想方案，盡量根據客人提供的圖紙或樣品，結合自己的設想方案經驗，過程中3D設想方案模型，避免2D畫圖修改的缺陷，然后逐步修改，定型。如果客人的設想方案不合理，要主動和客人的技術人員重新確認骨架結構。在設想方案變壓器線架，我們應該注意以下幾個方面:
1.原材料需符合企業客人的制程和要求，一定要按不同材質的特性可以過程中一個骨架結構設想方案。一般通過參照黃卡過程中網絡骨架壁厚的確認；同我們參照黃卡顯示的氣溫，與客人制程的烘烤及焊錫氣溫作對比，是否能夠滿足公司客人之工藝技術條件。如GE的N300X原料之RTIElec氣溫為105度，客人烘烤環境氣溫為130度，顯然這款原料是不符合市場客人生產工藝發展條件的。
2.金屬針，可順利通過或捆綁客人PCB板，一般使用鐵（鋼）針更多。當客戶對更好的導電性有特殊要求，應考慮銅和其他更好的導電性材料。
3.無鹵等環保要求越來越迫切，在選材上滿足這些要求。

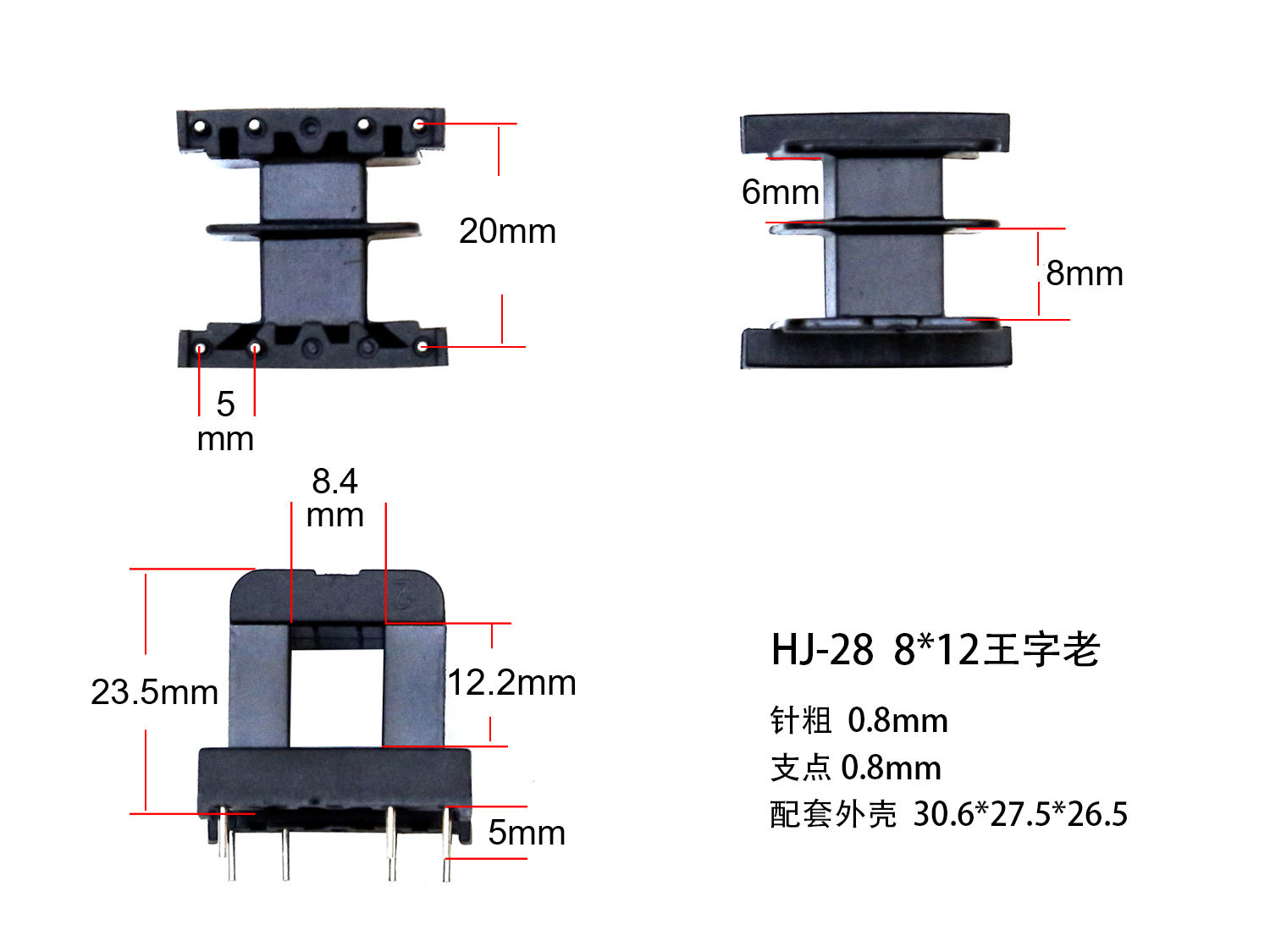

為了滿足變壓器線架型號的要求，形狀尺寸應小于成品變壓器的尺寸。
孔應與芯柱尺寸相匹配，一般大于芯的上限公差；固定磁芯的葉片通常小于磁芯內徑的下公差。這種設想方案的目的是為了方便后續的磨損和模具修復。貼片式骨架滿足客人在自動纏繞操作中對緊密度的要求，芯孔與纏繞夾具的配合公差應控制在0.05左右。
變壓器線架過線槽為銅線的拐線路徑，同為避免生產中出現一些破損、插針裂腳、夾砂等異常變化情況，所以過線槽的寬度需終合考慮：銅線的直徑、針孔過程中邊緣壁厚、毛邊處理這些砂粒含量大小。一般這種情況下，過線槽設想方案適合自己做大，這樣我們可以有效避免夾砂，也方便管理客人過銅線，但過線槽做大后，剩余的針孔模型邊緣壁厚便會選擇偏小，插針生產容易導致出現裂腳。
