了解一下變壓器骨架的設計結構

　　高頻變壓器骨架結結構規劃時，應根據客戶供給的圖面或樣品，加上自己的規劃經驗，盡量以3D進行模型規劃，防止2D建圖和修正的缺陷，然后逐步進行修正，以致終究定案。如果是客戶規劃不合理，應該主動提出與客戶技術人員共同從頭承認骨架結構。



　　骨架在規劃時，需注意以下幾方面：原材料需符合客戶的制程和要求，一定要按材質的特性進行骨架規劃。一般參照黃卡進行骨架壁厚的承認；一起參照黃卡顯示的溫度，與客戶制程的烘烤及焊錫溫度作對比，是否滿意客戶之工藝條件。

　　金屬針腳，能順利經過或平帖客戶端的PCB板，一般使用鐵（鋼）質針腳較多。針對客戶有特殊要求針腳有更好的導電性的情況時，需考慮用銅質等導電性較好的材料。目前RoHS、無鹵、SVHC等環保要求越來越急切，選材的一起需滿意這些要求。

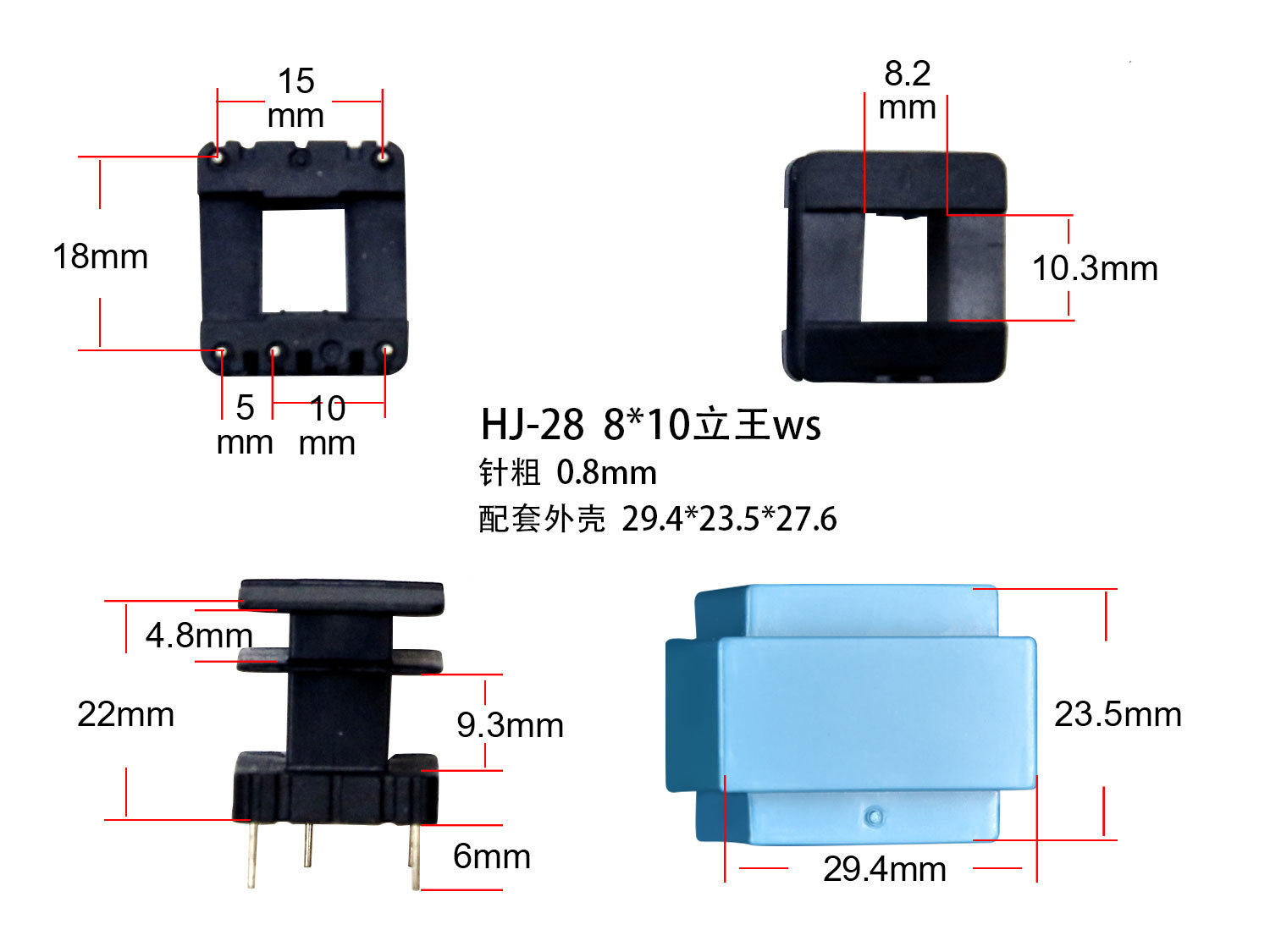

　　需符合高頻變壓器型號要求，外形尺寸需小于變壓器成品尺寸。芯孔需合作磁芯中柱尺寸，一般比磁芯的上限公役要大；固定磁芯的葉片一般比磁芯的內徑下限公役要小。這樣規劃的目的在于，為方便后續的磨損修模。
