電木骨架廠家：低頻變壓器骨架的設計需要注意什么？
電木骨架廠家：低頻變壓器骨架的設計需要注意什么？

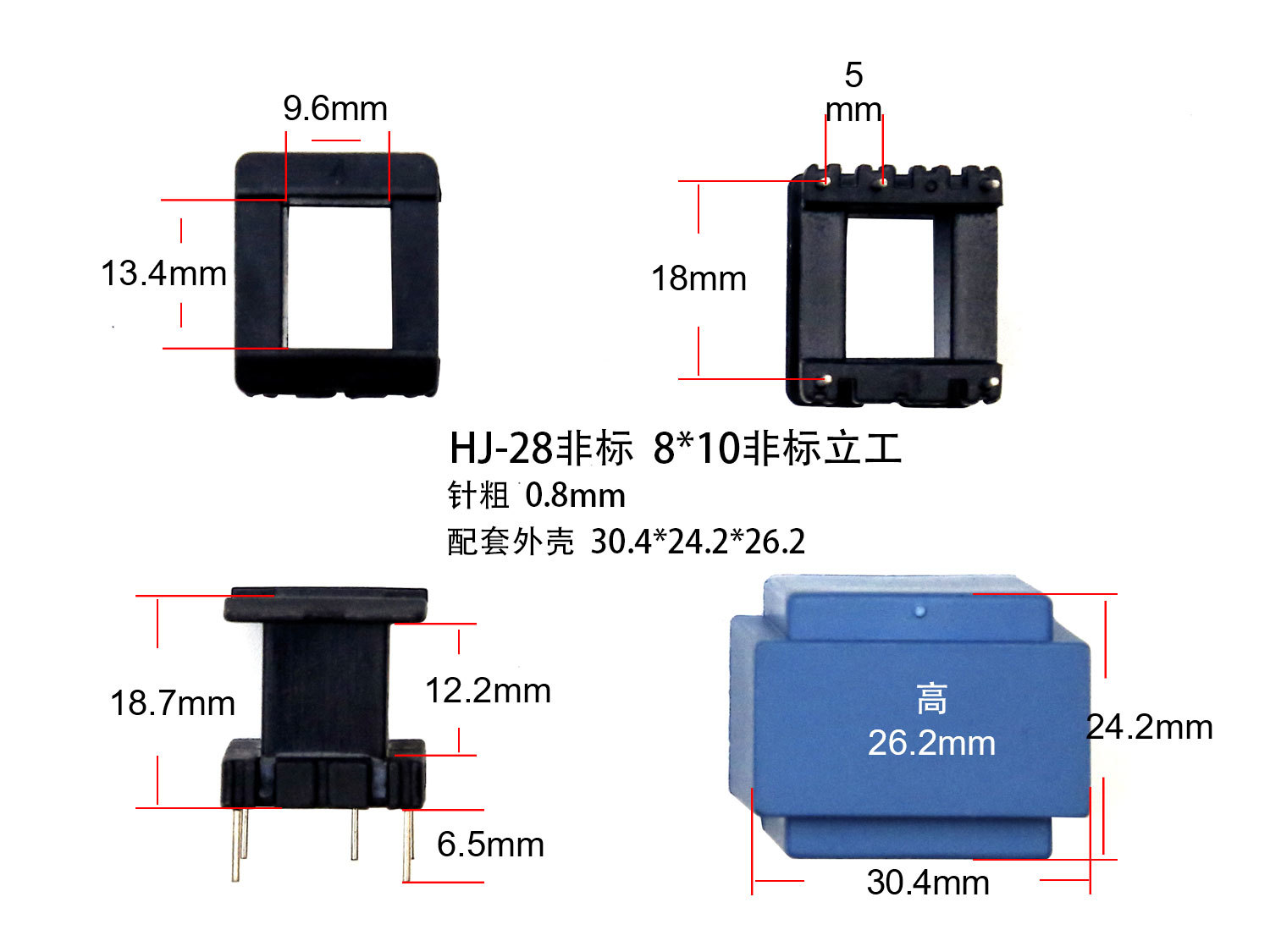

電木骨架廠家：低頻變壓器骨架結構設計時，應根據客戶提供的圖紙或樣品，結合自己的設計經驗，盡量進行3D設計模型，避免2D畫圖修改的缺陷，再逐步修改，然后定型，如果客戶的設計不合理，要主動和客戶的技術人員重新確認骨架結構，在設計骨架時，電木骨架廠家提醒大家，應該注意以下幾個方面：
1. 原材料必須滿足客戶的工藝和要求，變壓器骨架設計必須根據材料的特性進行，一般參考黃卡確定骨架墻厚度；同時參考黃卡顯示的溫度，與客戶工藝的烤焊溫度對比，是否符合客戶的工藝條件。
2. 金屬引腳，能順利穿過或粘貼客戶端的PCB板，一般使用鐵（鋼）引腳較多，當客戶對引腳的導電性有特殊要求時，電木骨架廠家提醒應考慮銅等導電性更好的材料。
3. 目前RoHS、無鹵、SVHC等環保要求越來越迫切，在選材的同時要滿足這些要求。
4. 應滿足低頻變壓器型號的要求，其整體尺寸應小于成品變壓器。
5. 芯孔需要與芯柱尺寸相匹配，一般大于芯的上限公差；固定磁芯的葉片通常小于磁芯內徑的下公差，這種設計的目的是為了方便后續的磨損和模具修復，貼片式骨架滿足客戶在自動纏繞操作中對緊密度的要求（纏繞時配合過松會導致骨架脫落，配合過緊會使操作者難以插入或拔出），芯孔與纏繞夾具的配合公差應控制在0.05左右。
6. 線槽是銅線的纏繞路徑，并且為了避免斷線、引腳斷裂、夾砂等異常情況的發生，在生產中，要考慮槽的寬度：銅線直徑、針孔邊壁厚度、毛刺處理的砂粒大小，一般情況下，槽適合加大，可以避免夾砂，方便客戶過銅線，但槽擴大后，剩余針孔邊緣的壁厚會變小，生產中容易出現針裂。
7. 電木骨架廠家提醒大家針孔不能太深，針孔底部的壁厚應大于0.5mm，以免出現插針裂紋或穿孔的缺陷。
8. 要求r角過渡，既能增加強度防止損壞，又能改善生產中的一些問題，特別是槽的邊緣，可以防止銅線外層的絕緣漆涂層被劃傷；芯孔邊緣可以方便磁芯的插入；繞線軸的刀片強度可以增加。
9. 需要設計pin防反結構，凸點效果極好，這樣可以在對應跑道的方向增加對應凸點的凹槽，避免產品擺放造成的腳位錯誤。
10. 對于擋墻較高或葉片較大的框架，應設計脫模坡度，便于生產時脫模。
11. 當變壓器骨架有匹配蓋時，應注意與蓋匹配部分的大小。
12. 帶貼片骨架的線軸中間的葉片要設計相應的掛鉤，防止銅線在繞線時不到位；刀片上也要設計一個槽口，讓繞針能順利穿過。
